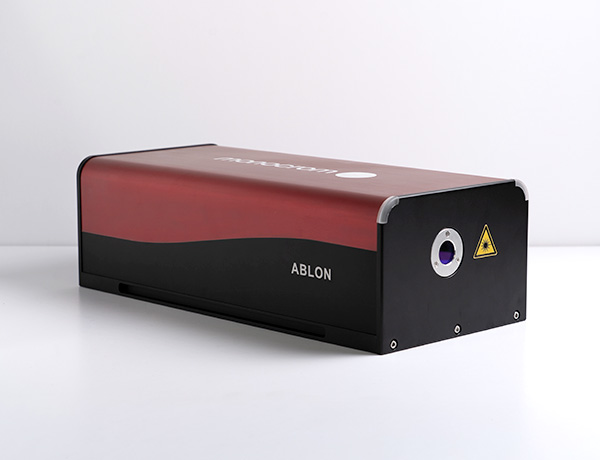

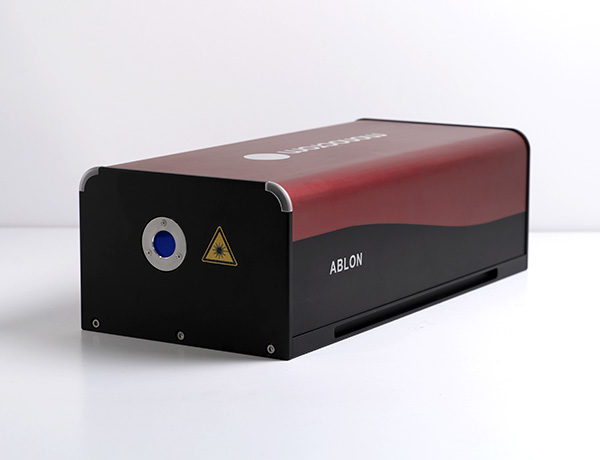

Ablon
Ablon es nuestra familia de láseres de estado sólido de alta energía basados en Nd:YAG, orientada a aplicaciones de ablación y al bombeo de osciladores paramétricos ópticos (OPO). El modelo de referencia entrega 220 mJ por pulso a 1064 nm, con una duración de pulso de 7 ns y una tasa de repetición de 100 Hz: pulsos de elevada potencia de pico con una calidad de haz próxima al límite de difracción (M² < 1,2), obtenida mediante un Q-switch activo electroóptico (celda de Pockels).
Integración vertical del motor de bombeo
El núcleo de Ablon es nuestro propio módulo de ganancia PH6000, lo que nos permite controlar toda la cadena de bombeo —desde la barra láser hasta el láser de estado sólido final— y garantizar una fiabilidad y una repetibilidad de fabricación superiores a las de un diseño basado en componentes de terceros.
Versiones y personalización
A partir de este modelo base, la familia se amplía con versiones a 50, 150 y hasta 200 Hz de tasa de repetición, además de soluciones de generación de segundo y tercer armónico para aplicaciones que requieren longitudes de onda visibles o ultravioleta.
Especificaciones técnicas
| Longitud de onda (nm) | Potencia de salida (W) | Modo de operación | Activo/pasivo | Optics | Descripción | Ficha de datos |
|---|
Filtrar resultados
| TH 50 | TH 100 | TH 150 | SG 50 | SG 100 | SG 150 | |
|---|---|---|---|---|---|---|
| Pulse repetition rate [Hz] | 50 | 100 | 150 | 50 | 100 | 150 |
| Pulse energy [mJ] | ||||||
| at 1064 nm | 220 | 200 | 150 | 180 | 160 | 120 |
| at 532 nm | 110 | 100 | 75 | 90 | 80 | 60 |
| at 355 nm | 60 | 55 | 40 | 50 | 45 | 30 |
| Pulse duration [ns] | 7 ± 3 | |||||
| Optical jitter [ns] | < 0.5 | |||||
| Pulse energy stability, RMS [%] | ||||||
| at 1064 nm | < 1 | |||||
| at 532 nm | < 1.5 | |||||
| at 355 nm | < 2.5 | |||||
| Long term power drift [%] (5) | ± 3 | |||||
| Beam profile | “Top Hat” in the near field, close to Gaussian in the far field | Super-Gaussian in the near field, close to Gaussian in the far field | ||||
| Beam diameter [mm] | 5.0 ± 0.5 | 4.5 ± 0.5 | ||||
| Beam divergence [mrad] (6) | < 1 | |||||
| Beam pointing [µrad] | < 70 | |||||
| Polarization | linear, PER > 85 % | linear, PER > 98 % | ||||
| Cooling type | Water (chiller included) | |||||
| Laser head dimensions [mm] (L × W × H) | 360 × 160 × 120 | |||||
| Control unit dimensions | 19” rack, 6U | |||||
| Operating voltage | 100 – 240 V AC, single phase, 50/60 Hz | |||||
| Power consumption [kW] | < 1.0 | |||||
| Operational temperature [°C] | 18 – 35 (non-condensing) | |||||
| Expected lifetime (7) [shots] | 1 billion | |||||
| Laser product class (EN-60825) | Clase 4 | |||||
