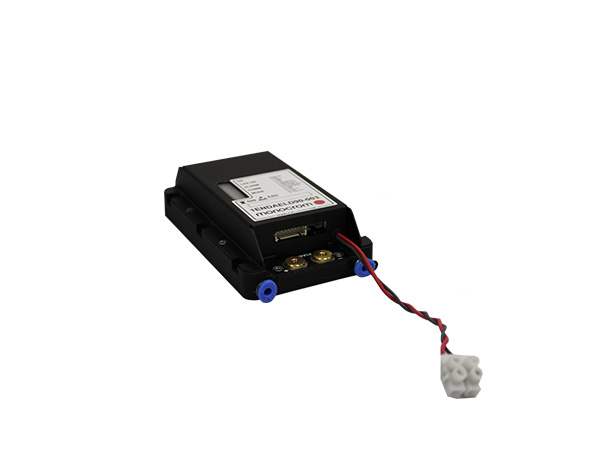

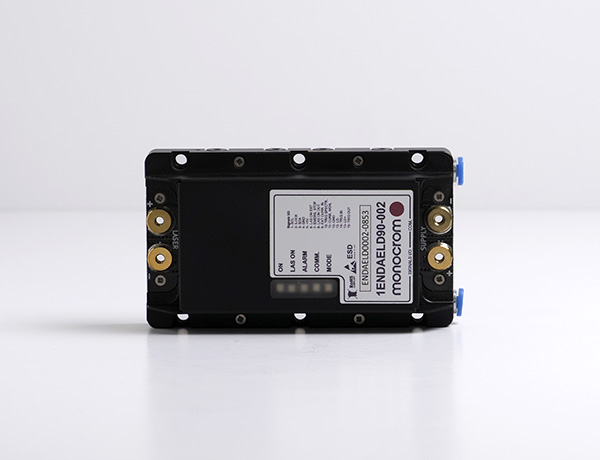

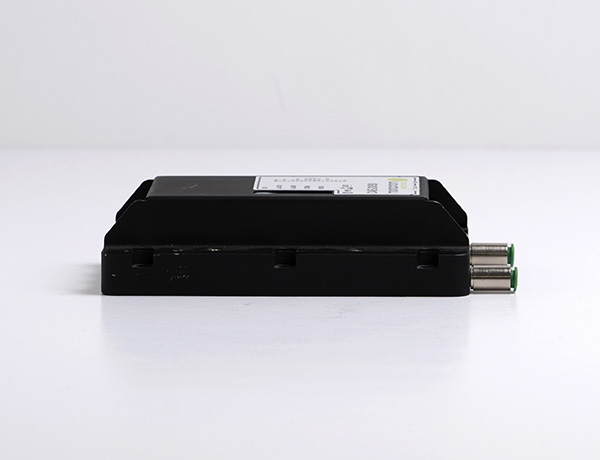

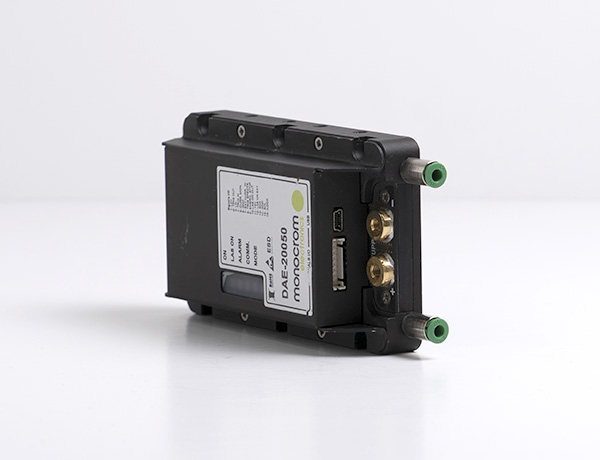

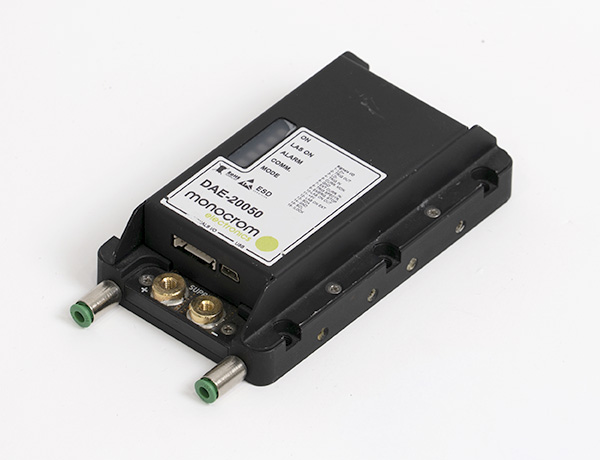

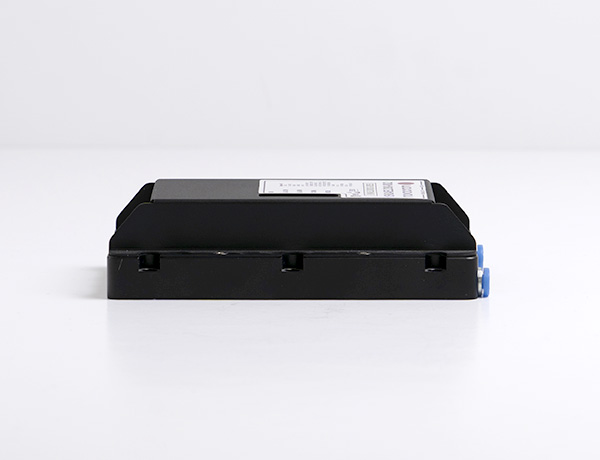

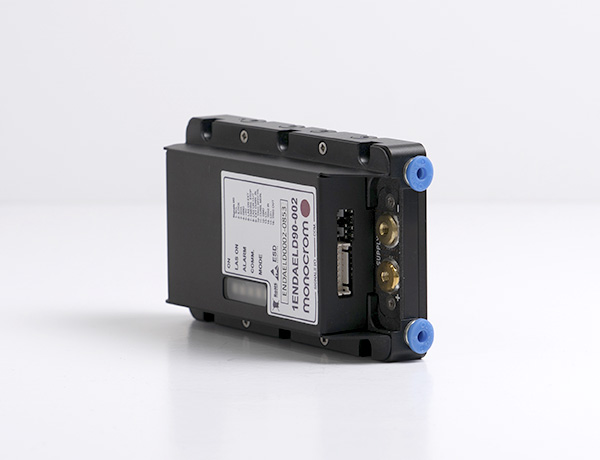

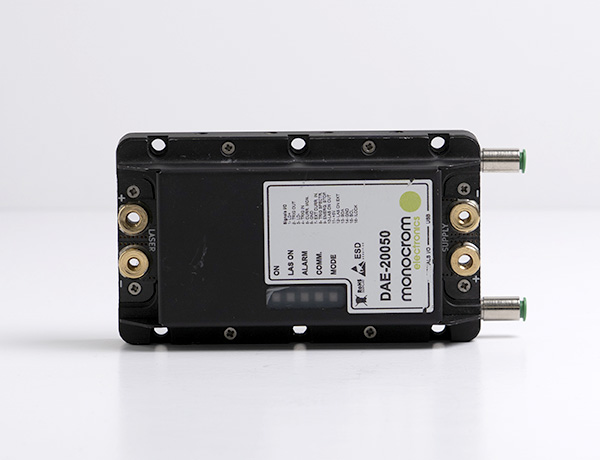

Drivers para diodo láser
Nuestros drivers de diodo láser son fuentes de corriente de arquitectura lineal, en formato integrable: incorporan mecánica propia, pero están concebidos para incorporarse directamente en el equipo del cliente, no como unidades de sobremesa. Compatibles con cualquier diodo láser dentro de su rango de tensión y corriente —cargas de hasta 50 V—, constituyen un complemento natural para el resto de nuestro catálogo, sin limitarse a él.
Corriente de pico y operación en continuo
Disponibles con corrientes de pico de 200 A y 500 A, concebidos para el régimen QCW en combinación con nuestras baterías de condensadores —también disponibles, dimensionadas a medida del cliente. Con una refrigeración adecuada, ambos modelos admiten igualmente operación en continuo (CW), a corrientes reducidas de hasta 80 A y 120 A respectivamente. Con tiempos de subida y bajada de 20-25 µs, garantizan una respuesta dinámica rápida y estable en ambos regímenes.
Control y monitorización
Incorporan comunicación RS485 de serie, para su integración directa en el sistema de control y supervisión del equipo final.
Especificaciones técnicas
| Longitud de onda (nm) | Potencia de salida (W) | Modo de operación | Activo/pasivo | Optics | Descripción | Ficha de datos |
|---|---|---|---|---|---|---|
| NA | NA | NA | Driver HPDL 200A 50V 120ms RS485 | — | ||
| NA | NA | NA | Driver HPDL 200A 50V 400ms RS485 | — | ||
| NA | NA | NA | Driver HPDL 240A 50V 30ms RS485 Digital/Analg Control | — | ||
| NA | NA | NA | Driver HPDL 500A 50V 120ms RS485 | — |
Filtrar resultados
| Parámetros | |
| Corriente de salida | < 200 A |
| Tensión máxima de conformidad | 45 V |
| Tensión mínima de conformidad | 10 V |
| Tensión de alimentación1 | < 50 V |
| Potencia máxima de salida2 | 9000 W |
| Potencia máxima disipada permitida4 | 250 W |
| Tiempo de subida3 | < 22 us |
| Tiempo de otoño3 | < 22 us |
| Anchura de impulso máx.4 | CW |
| Señales de salida | |
| Monitor actual | 10 mV/A |
| Desencadenar | TTL 5 V |
| Disparo retardado | TTL 5 V |
| Láser fuera | TTL 5 V |
| Señales de entrada | |
| Entrada de disparo | TTL 5 V |
| Señal de entrada de corriente externa 5 | TBD |
| Parada de emergencia | TTL 5 V |
| Láser externo | TTL 5 V |
| Enclavamiento | TTL 5 V |
| Caudalímetro 5 | I2C / TTL |
| Conectividad | USB 2.0 / RS4855 |
| Sensor láser de temperatura | NTC, 10 kΩ @25 º C |
| Mecánica | |
| Tubo de refrigeración por agua de entrada6 | 4 x 6 mm |
| Temperatura de refrigeración por agua | > 14 º C |
| Peso | 500 g |
| Dimensiones | 130 x 75 x 35 mm |
| Temperatura de funcionamiento7 | 15 a 60 ºC |
